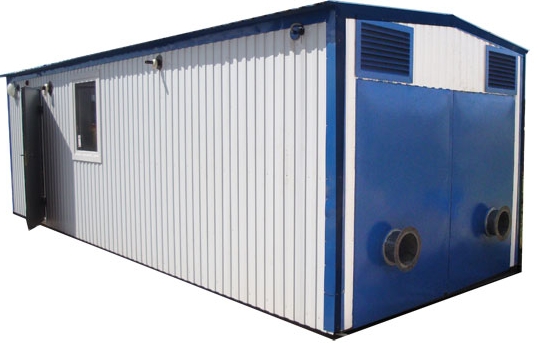

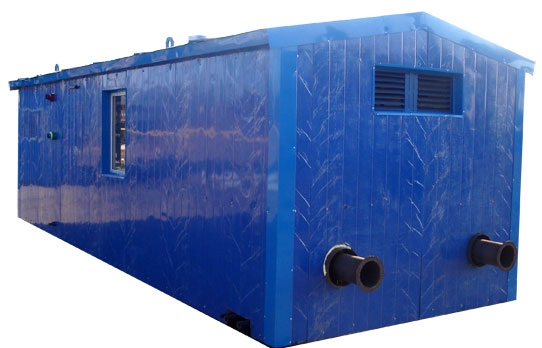

Автоматизированные блочно-модульные котельные

Назначение

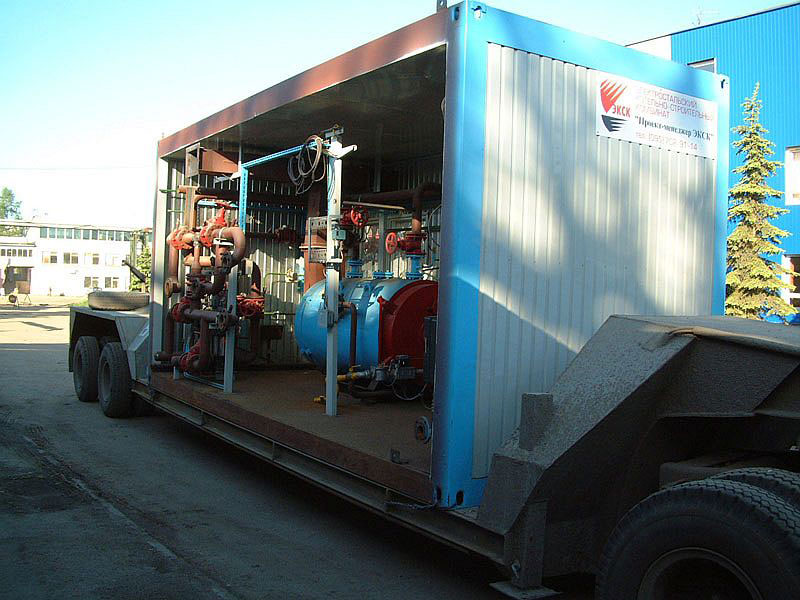

Автоматизированные блочно-модульные котельные – предназначены для теплоснабжения зданий и сооружений. Модульные котельные поставляются в полной заводской готовности. Габариты блочно-модульных котельных позволяют транспортировать их привычными бортовыми грузовиками, чья стоимость на порядок ниже низкорамных транспортных платформ. Для установки модульных котельных не требуется подготовки специального фундамента, а в его качестве могут использоваться фундаментные блоки, дорожные плиты, щебень и т.д. Благодаря высокой степени мобильности модульные котельные могут применяться в качестве аварийного источника теплоснабжения при авариях на основных источниках и теплотрассах. Особой популярностью автоматизированные блочно-модульные котельные пользуется у строительных организаций и используется для обеспечения теплоснабжения на период строительства до момента подключения постоянных источников теплоснабжения. При необходимости увеличение присоединенной мощности, на объекте Заказчика, могут быть параллельно установлены несколько блочно-модульных котельных.

Автоматизация

Автоматизированные блочно-модульные котельные оборудованы автоматикой управления и безопасности, позволяющей эксплуатировать их в автоматическом режиме без постоянного присутствия обслуживающего персонала.
Основным органом системы является Щит управления модульные котельные на базе контролеров ОВЕН-К. На лицевой панели щита управления расположены:

• органы управления основным оборудованием модульных котельных;

• приборы индикации основных технических параметров;

• приборы индикации аварийных ситуаций.

Температура теплоносителя регулируется в зависимости от температуры наружного воздуха (погодозависимое управление), что обеспечивает существенную экономию топлива и комфортный режим в отапливаемых помещениях. При использовании модульных котельных для технологических нужд возможно поддержание заданной температуры и давления теплоносителя.
Работоспособность котельной контролируется системой диспетчеризации по GSM-каналу, которая позволяет передавать «аварийные» сигналы на мобильный телефон и в базовой комплектации имеет следующие каналы: «общая неисправность оборудования»,«несанкционированный доступ», «пожар», «загазованность по угарному газу».
По желанию Заказчика система диспетчеризации может передавать дополнительную информацию о параметрах и состоянии оборудования котельной.

Технические характеристики

Стандартная однокотловая схема компоновки оборудования

Комплектация

Базовая комплектация автоматизированных блочно-модульных котельных включает:

• Блок-модуль утепленный (Пространственный металлический каркас с ограждающими конструкциями из окрашенного профлиста и минераловатного утеплителя);

• Водогрейный котел (Ecoflam, ICI или др.);

• Жидкотопливная (дизельная) автоматизированная горелка (Ecoflam);

• Насосы сетевой воды Wilo (1 рабочий, 1 резервный);

• Насос котловой рециркуляции Wilo;

• Топливный бак 750 л;

• Расширительный бак;

• Запорно-регулирующая арматура;

• Технологические трубопроводы;

• Приборы визуального контроля;

• Система автоматики, сигнализации и пожарной безопасности с прибором GSM-сигнализации об аварийных ситуациях;
• Дымовая труба Н=5м.

По желанию заказчика возможна дополнительная комплектация котельной:

• Установкой химводоочистки (ХВО);

• Транспортабельными складами хранения топлива объемом от 3 до 15 м3;

• Независимой системой теплоснабжения (независимые контура с развязкой через пластинчатые теплообменники);

• Системой ГВС (приготовление горячей воды с помощью пластинчатых теплообменников или бойлера);

• Системой автоматики поддержки давления в системе отопления;

• Приборами учета расхода топлива, электроэнергии, воды, выработанного тепла;

• Системой диспетчеризации с выводом информации о работе котельной на удаленный диспетчерский пульт;

• Дымовой трубой высотой более 5 метров;

• Дизель-генератором собственных нужд.
